AI Diagram & Prototype Generator (MCP Server)

一个专业的、AI驱动的图表与原型绘制MCP服务器。它深度集成了智谱AI、OpenAI、Gemini等多种大语言模型,能够根据自然语言描述,智能生成多种风格draw.io 格式图表和 HTML 交互式产品原型。

✨ 功能特性 (Features)

  • 🤖 AI 驱动生成:内置多种强大的AI模型,智能理解复杂需求。
  • 🎨 多图表类型:不仅能画架构图、流程图,还能生成多种风格的UI/UX原型。
  • 📱 风格化原型 (Styled Prototypes):内置苹果HIG、微信小程序等专业设计规范,一句话生成“苹果味”或“微信味”的精准原型。
  • 🧊 动态提示词系统:独创的(意图+格式)组合式提示词系统,精确、稳定地指导AI进行创作。
  • 🔧 Draw.io & HTML 兼容:可生成 .drawio 文件用于二次编辑,或生成可直接运行的 .html 文件进行交互演示。
  • 🤝 MCP 协议:基于 Model Context Protocol,可无缝与支持MCP的AI助手(如OpenAI的Assistants、Coze、Dify、各种IDE插件等)集成。

基础生成工具 (Basic Generation Tools)

这些是构成工作流的原子能力,也可以单独调用。

功能/意图 (Intent)prompt_id支持格式 (file_type)
生成技术架构图architecturedraw.io
生成业务流程图flowchartdraw.io
生成通用UI/UX原型UI_UXdraw.io (线框图), html
生成苹果风格App原型APPLE_MOBILE_APPhtml
生成微信小程序原型WEIXIN_MICROAPPhtml
生成用户故事地图USER_STORY_MAPdraw.io, html
生成服务蓝图SERVICE_BLUEPRINTdraw.io
生成用户画像USER_PERSONAdraw.io
生成用户旅程图USER_JOURNEY_MAPdraw.io
生成同理心图EMPATHY_MAPdraw.io
生成金字塔图PYRAMID_DIAGRAMdraw.io, svg
生成费曼学习法信息图FEYNMAN_INFO_GRAPHICSsvg

🚀 效果

以下范例通过chatwise 配合本mcp,使用glm-4.5模型生成

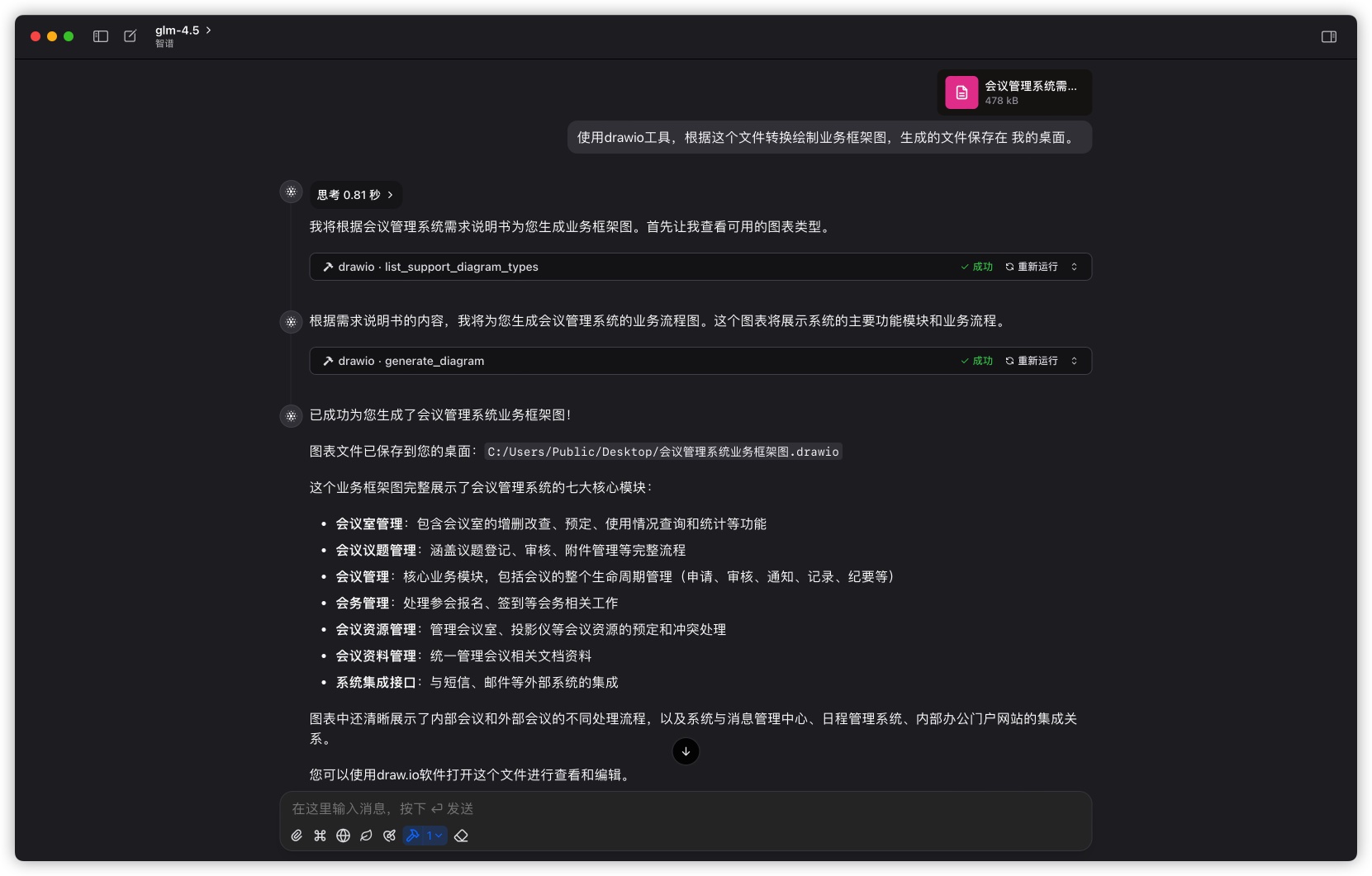

对话过程

对话流程1 对话流程2 对话流程3

生成的架构图

生成的架构图

生成的业务流程图

生成的架构图

生成的APP原型

生成的APP原型

生成的用户画像

生成的用户画像

生成的用户故事地图

生成的用户故事地图

生成的用户旅程图

生成的用户旅程图

生成的同理心图

生成的同理心图

⚙️ 安装与配置

1. 环境要求

  • Python 3.10+
  • pipuv 等Python包管理工具
  • 支持 MCP 的 AI 客户端(如 Coze, Dify, 或其他兼容的Agent)

2. 安装依赖

# 1. 克隆项目 git clone https://github.com/SimonUTD/AI-Diagram-Prototype-Generator-MCP-Server-.git cd AI-Diagram-Prototype-Generator-MCP-Server- # 2. (推荐) 创建并激活虚拟环境 python -m venv .venv source .venv/bin/activate # on Windows, use `.venv\Scripts\activate` # 3. 安装依赖 pip install -r requirements.txt

3. 配置 API Key

获取API Key

你需要获取以下至少一个服务商的API Key:

  1. 智谱AI (ZhipuAI): 智谱AI开放平台
  2. OpenAI: OpenAI Platform
  3. Google Gemini: Google AI for Developers
配置 .env 文件

这是最重要也是最推荐的配置方式。

# 1. 复制环境变量模板 cp .env.example .env # 2. 编辑 .env 文件,填入你的配置信息 # 将PROVIDER设置为你希望默认使用的服务商 (zhipuai, openai, gemini) PROVIDER="zhipuai" # 填入你获取的API Key ZHIPUAI_API_KEY="your_zhipuai_api_key_here" OPENAI_API_KEY="your_openai_api_key_here" GEMINI_API_KEY="your_gemini_api_key_here" # (可选) 你还可以为每个服务商指定默认的模型和最大Token数 ZHIPUAI_MODEL="glm-4-flash" ZHIPUAI_MODEL_MAX_TOKENS="131072"

4. 配置 MCP 客户端

在你的AI助手的设置中,添加一个MCP服务器。以下是一个更简洁、更安全的配置示例:

{ "mcpServers": { "draw-architecture": { "command": "uv --directory full-path-to-draw_architecture_mcp run mcp_server.py", "args": ["/path/to/draw_architecture_mcp/mcp_server.py"], "env": { "PROVIDER": "zhipuai", "ZHIPUAI_API_KEY": "your_api_key_here", "ZHIPUAI_MODEL": "glm-4.5", "ZHIPUAI_MODEL_MAX_TOKENS": "98304", "OPENAI_API_KEY": "your_api_key_here", "OPENAI_BASE_URL": "https://api.openai.com/v1", "GEMINI_API_KEY": "your_api_key_here", "GEMINI_BASE_URL": "https://api.gemini.com/v1" } } } }

说明:

  • command: 直接使用 python 命令。
  • args: 提供 mcp_server.py 文件的绝对路径
  • env: 非必需.env 文件是首选。只有当你需要为这个特定的客户端覆盖 .env 中的设置时(例如,强制它使用openai),才在这里添加配置。不推荐在此处直接粘贴API Key。

📖 使用方法

在AI助手中,通过清晰的指令调用工具。请确保你的指令包含了做什么 (prompt_id)生成什么格式 (file_type)保存到哪里 (output_file) 的关键信息。

示例1:生成架构图
帮我生成一个技术架构图,意图是 `architecture`,格式是 `draw.io`,保存到 `./output/my_system.drawio`。 描述如下:一个电商系统,有Web和App前端,后端采用微服务架构,包括用户、商品和订单三个服务,使用MySQL作为主数据库,Redis做缓存。
示例2:生成苹果风格原型
请帮我设计一个苹果风格的App原型。 - prompt_id 是 'APPLE_MOBILE_APP' - file_type 是 'html' - output_file 是 './output/ios_music_player.html' - 描述:这是一个音乐播放器应用,主界面是一个可滚动的歌单列表,底部有一个正在播放的迷你控制条。点击列表项可以进入播放详情页,详情页有专辑封面、播放进度条和控制按钮。

API 参考

你的AI助手将会调用以下工具:

generate_diagram

根据指定的意图和格式,生成图表或原型。

参数:

  • prompt_id (string, 必需): 意图ID。通过 list_support_diagram_types 工具获取。
  • file_type (string, 必需): 输出文件格式。
  • description (string, 必需): 对图表或原型的详细描述。
  • output_file (string, 必需): 输出文件的完整路径。
  • diagram_name (string, 可选): 图表或HTML页面的标题。

示例调用 (AI后台的实际调用格式):

{ "tool": "generate_diagram", "arguments": { "prompt_id": "architecture", "file_type": "draw.io", "description": "微服务架构,包含用户服务、订单服务...", "output_file": "./ecommerce.drawio", "diagram_name": "电商系统架构" } }

list_support_diagram_types

列出当前支持的所有 prompt_id 及其对应的 file_type 组合。

项目结构

draw-generator-mcp/ ├── mcp_server.py # MCP 服务器主文件 ├── prompts/ # 提示词模板目录 ├── .env.example # 环境变量示例 ├── pyproject.toml # (可选) 项目配置 ├── requirements.txt # (推荐) 依赖列表 └── README.md # 项目文档

[+] 常见问题 (FAQ)

Q: 如何扩展更多图表类型或Prompt模板?

A: 非常简单!只需两步:

  1. 添加Prompt文件: 在 prompts/ 目录下,创建一个新的 .md 文件,写入你的指令。例如 my_custom_diagram.md
  2. 更新配置字典: 打开 mcp_server.py,修改 TOOLS_PROMPT_DICT 字典:
    TOOLS_PROMPT_DICT = { # ... 已有条目 "my_custom_type": { # <== 新增一个条目 "id": "my_custom_type", "description": "生成我自定义的图表", "prompts": { "draw.io": "prompts/my_custom_diagram.md" # 指向你的新文件 } }, }
    重启MCP服务器即可生效!

Q: PPT的样式(比如颜色)可以自定义吗?

A: 当然可以。PPT的视觉风格由单页生成Prompt prompts/ppt_svg_prompt.md 决定。打开该文件,在 视觉与布局指南 部分,您可以直接修改 色彩 规则中的主色调HEX代码。这使得所有生成的幻灯片都能轻松符合您的品牌或特定主题的规范。
